事件回顧：馬保速斷，不靠譜！
近日，集成交付部收到湖北某用戶反饋，現場多臺低壓馬達保護在運行過程中出現速斷動作，且部分速斷動作電流超出額定電流的10倍以上，經排查電機及外部設備均未發現異常，因此用戶合理懷疑馬達保護器故障導致誤動作，并將馬達保護器返廠維修。但返修的馬保經公司檢測，并未發現設備本身存在故障。盡管公司提供了檢測報告，但現場還會出現類似情況。同時，用戶堅信電機運行時不可能出現如此大電流，強烈懷疑馬保設備本身的可靠性。于是，問題被歸結為“馬保運行不靠譜”。
現場勘查：儀表上演“潛伏”
經現場勘察，雖然發現馬保外置互感器到電流輸入端子的屏蔽層未接地，但經過現場實地測量，配電室接地電阻合格，電能質量監測儀也未顯示出異常波形，因此排除了電磁干擾的可能性。

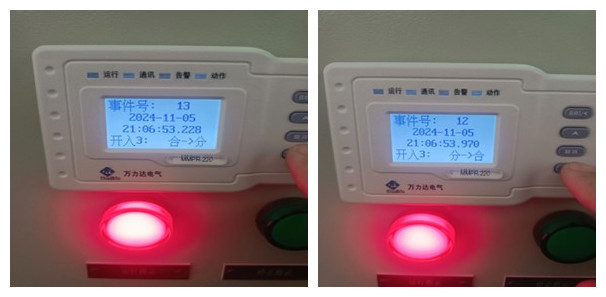

在調取其中一臺馬保動作報告時發現，速斷動作值超過啟動后的速斷定值，小于啟動內的速斷定值。同時通過馬保動作記錄及綜合自動化監控系統SOE記錄，發現在速斷保護動作前1秒，接觸器出現了短暫的由“合”到“分”再到“合”的過程，整個過程僅持續742ms。其他保護動作情況基本相同，因此初步判斷：電機在運行過程中接觸器短暫的分、合產生了瞬時沖擊電流，并觸發速斷保護動作。
但用戶不理解的是：“接觸器分開后再合，應屬于電機重新啟動，為什么會觸發速斷？”告知用戶馬保并非通過接觸器硬接點的合、分狀態來判斷電機是否啟動，而是通過電流來判定電機運行狀態。電機正常運行時接觸器在極短時間內迅速分合，電流還未降到額定電流的10%以下，馬保依舊認為電機處于運行狀態。此時，接觸器突然合上的產生的瞬時沖擊電流足以引發速斷動作。
問題根源：儀表接點“瑟瑟發抖”
在得到初步判斷后，交付人員協同業主對回路圖紙進行分析發現，電機控制分為手動、自動兩種模式。手動控制時，按下啟動按鈕，接觸器啟動并自保持，電機運行；自動控制時，由“儀表自動”接點接通直接啟動接觸器，但沒有自保持回路。因此，如果“儀表自動”接點發生抖動，接觸器就會發生迅速的分、合現象。
基于上述分析，交付人員協同業主對回路進行試點改造，在自動控制模式回路中增加接觸器觸點實現回路的自保持。改造后回路運行正常，再未出現類似速斷動作情況。由于現場有馬保兩千余臺，改造工作量較大，由業主繼續查找“儀表自動”接點抖動問題原因。
總結：馬保不背鍋，接觸器要“矜持”
本次事件的根源并非馬保設備本身的故障，根本原因是由于“儀表自動”接點發生抖動，同時電機控制回路中缺少自保持回路而導致接觸器瞬時分、合，從而產生較大沖擊電流，馬保動作屬于正?！奥穆殹薄Ｍㄟ^簡單的回路改造，可以有效避免此類問題的再次發生。
